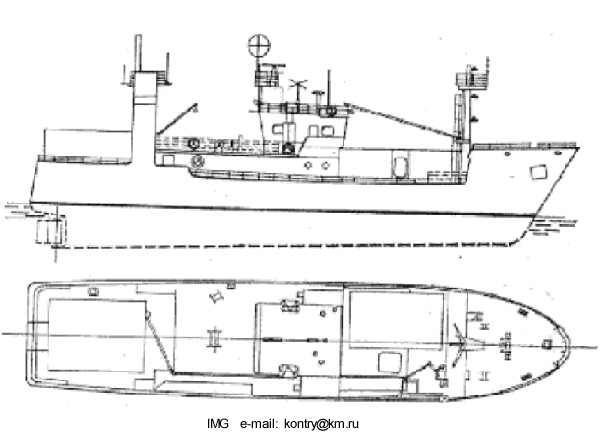

Судно среднего размера для лова рыбы
КАТАЛОГ  IMG - RS-PR-3980

Детальное Описание Изделия
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Материал корпуса - сталь
Длина наибольшая,  м.---39.8
Длина между перпендикулярами, m.---.35,3
Ширина, м.---8.9
Высота правления до главной палубы, м.---4.6
Осадка, м.---3.2
Скорость курса, км\час---18.5
Команда, человек---16
Объем рефрижератора, кубический м.---100
Способность топливных баков, кубический м.---60
Автономность, дни---15
Мощность двигателя  kW---440
Температура замораживания----28 C

Цена - EUR 2 800 000

____________________________________________________

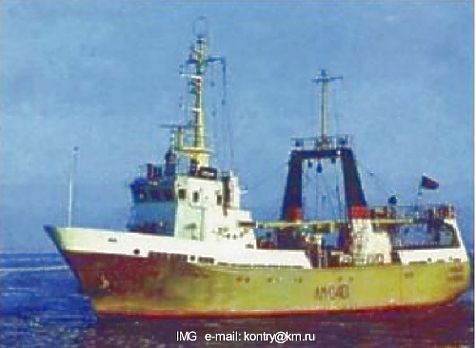

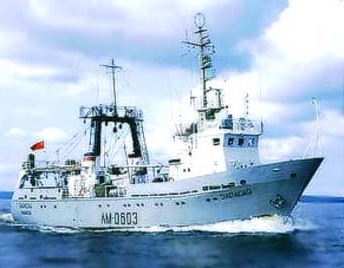

МАЛЫЙ рыболовный Траулер-РЕФРИЖЕРАТОР,
КАТАЛОГ   IMG  - 12961

Судно предназначено для ловли рыбы и креветок в прибрежных тропических водах океанов, использует парное траление и различное траление глубины. Лов креветки выполняется но двубортной схеме. Производство охлажденных и замороженных изделий рыбы и свежей замороженной креветки обеспечивается..

















Основные характеристики:
Самая большая длина-35, 7m.
Ширина 8, 20:00
Высота борта на middel, м. - 6,07
Скорость 12 узлов.
Осадка, м. - 3,6
Водоизмещение в грузе, T. - 600
Водоизмещение - 410 тонн
Объем холодильных камер, куб. M. - 210
Температура режима замораживания, градус C --28
Производительность замораживающихся устройств., тонны / дни - 10
Мощность двигателя, kw - 850
Скорость на курсе, км\час. - 20,7
Тяговые лебедки(V=5 единицы.) kN - 85
Количество мест - 18
Автономность рейса - 30 дней


Классификация:
Судно основано на классе Российского Морского Регистра  Рыболовное KM * LZAZ fishing.
Навигационная область - неограниченная.
Срок изготовления судна (от ноля) - 10-12-месяцев

Оборудование Палубы для лова рыбы:
Оборудование Палубы для лова рыбы:
Лебедка Барабана - LETrS-3 с дистанционным управлением, тяга на верхнем слое катушки барабана  61.8 kN  при скорости  90 оборотов в минуту., рабочая длина vaer 2 X 2000 метров.
Грузовое оснащение:. Портальный главный кран имеет два поклонных и два строго вертикальных подъемника, поднимающей способности 1.6 тонны.

Главные источники энергии:
Электростанция:
Главный двигатель, дизель 6NVP48A2U фирмы SKL мощность 588 kW (800 hp). Объем топливных баков - 100m3
Два дизельных генератора мощностью 210 kW каждый, для производства
на судне МОЩНОСТИ ТРЕХФАЗНОГО ПРЕМЕННОГО ТОКА  50 гц 380V

Хранение рыбы:
Хранение рыбы:
Охлаженные продукты находятся при отрицательной температуре 4C.
Замороженные рыбные продукты хранятся при отрицательной температуре  25C.
Емкость: рыбного холодильника -156m3.
Предварительное охлаждение рыбы производится охлаженной внешней водой (в количестве 3 тонн в рыбном бункере ).
Завод по разделке и финишной обработке рыбы:
Рыбоперерабатывающий  завод расположен на GLAVNой палубе, обеспечивает отпуск замороженных и охлаженных продуктов.
Охлаждающий блок оснащен на 2  компрессора-рефрижератора 2FUU-BS18   8.95 киловатта.
Хладоагент (газ) - Chladone-22.
Имеются Замораживающие и глазировочные машины. Для  замораживания рыбы, отходов креветки эти   единицы установлены в трех морозильниках, типа  “AMP” (или подобный импортный) для замораживания приблизительно 2.6 тонн рыбы в день каждый. Замороженные блоки рыбы поддерживаются машиной глазирования unit-I7 IGD.
Рыбообрабатывающий завод оборудован конвейерами: приема продукта, подъемниками, сортировкой, разделкой, и отправкой.

Радио и навигация:
Судно оборудовано системой радиосвязи, выполняет требования GMDSS, и современного оборудования: радио, радар, SR5 приемник, гирокомпас, указатель (поиск) рыбы и другое оборудование


Размещение команды:
There are 18 persons Crew accommodation and 3 spare seats. The crew is housed in single, double, triple and quad cabins with air conditioning. There are lounge-dining room.
Предусмотрено размещение 18 человек Команды и 3 запасных места. Команда размещена в отдельных, двойных, тройных и четырехместных каютах с кондиционированием воздуха. Есть столовая зала
_________________________________________________

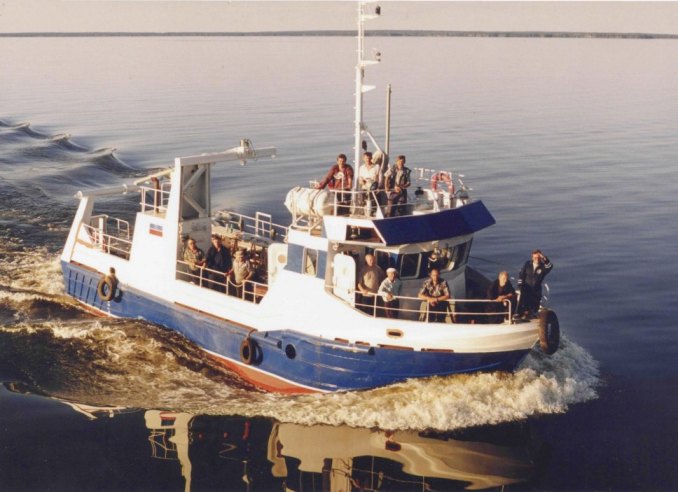

Small fishing trawlers for coastal fishing
CATALOGUE  IMG - MRI-K

















Малый рыболовный траулер (пр. МРТ-К) класса КМ III согласно Российскому Морскому Регистру применяется для прибрежного лова во внутренних и открытых морях.


Главные размерения и основные характеристики:

Длина наибольшая по корпусу, м.     - 15,00
Ширина по корпусу, м.                       - 4,60
Осадка в грузу, м.                                - 1,65
Водоизмещение полное, т.                 - 59
Грузоподъемность в трюме, т.           - 6
Грузоподъемность на палубе, т.        - 2
Мощность главного двигателя, кВт. - 110
Скорость наибольшая в грузу, узлов - 8
Скорость траления, узлов                  - 4
Тяга на гаке при скорости траления 4 узла, кН.          - 12-14
Мореходность, баллов                                                  -  4
Экипаж, чел.                                                                  -  4
Автономность плавания по запасам топлива, суток - 3
Удаление от берега, миль                                             - 20

    ***
Архитектурно-конструктивный тип судна – рыболовное со стальным корпусом, одновинтовой, однопалубный с приподнятым баком теплоход, с носовым расположением рулевой рубки, с размещением жилого блока в носовой части корпуса, со средним расположением рыбного трюма, кормовым расположением машинного отделения, одновальной механической установкой.

Корпус судна – сварной из судостроительной стали марок РСА и РСД, разделен водонепроницаемыми переборками на пять отсеков.

Жилищно-бытовые помещения расположены под палубой носовее грузового трюма. В их состав входит: кубрик на 4 спальных места (возможно размещение двух запасных), помещение для приема пищи с мойкой для посуды и туалет с умывальником. Вход в жилые помещения осуществляется из рулевой рубки.

В рулевой рубке располагается пост управления судном, управления двигателем, средства связи, навигации и рыбопоиска, а также предусматривается место укрытия и отдыха промысловиков при ходе с тралом.

Промысловое оборудование – на судне установлена траловая лебедка с тяговым усилием до 8 кН на каждом барабане с гидроприводом и двумя турачками. Раскрытие трюма обеспечивает максимальный доступ в трюм по его площади. Крышка трюма состоит из двух частей для минимального раскрытия при хранении охлажденной рыбы. Теплоизоляция трюма толщиной до 150 мм позволяет сохранять рыбу охлажденной во льду не менее суток (при замене промыслового оборудования, судно может использоваться для лова рыбы пелагическим и донным тралами, кошельковым неводом, ярусными снастями типа «Мустад» и т.п.).

Энергетическая установка – в качестве главного двигателя установлен дизель 3Д6АС2 мощностью 110 кВт с дистанционным управлением. Пуск главного двигателя предусмотрен из рубки от аккумуляторных батарей. В качестве дизель-генератора используется модель У-98 мощностью 16 кВт напряжением 380 В 50 Гц.

Радионавигационное оборудование – главный компас; аппаратура GPS ; УКВ радиоустановка с ЦИВ; приемник НАВТЕКС; АРБ системы КОСПАС-САРСАТ; радиолокационный ответчик; УКВ радиостанции двухсторонней радиотелефонной связи.

Траулер оборудован следующими судовыми устройствами:

•  Рулевое – гидравлическая рулевая машина с моментом на баллере 1,6 кНм. Перо руля – балансирное.

•  Якорное – якорная ручная лебедка с тросом и якорем Матросова массой 75 кг .

•  Буксирное и швартовное – битенг, расположенный в носовой части судна. Для швартовки в кормовой части судна установлены побортно кнехты с клюзами в фальшборте.

•  Мачтовое – заваливающаяся мачта для размещения необходимых навигационных огней, сигналов и оборудования.

•  Грузовое – грузовая стрела грузоподъемностью 5 кН.

Общесудовые системы: бытового водоснабжения, вентиляции, отопления, осушения, гидравлики, пожарная, сточно-фановая, нефтесодержащих вод.

Дополнительное оборудование: устанавливается по требованию заказчика. Это холодильная установка для воздушного охлаждения транспортного трюма хладопроизводительностью 9 кВт; гидравлический кран-манипулятор грузоподъемностью 5 кН при вылете стрелы 4,6 м; рыбопоисковый эхолот; траловый зонд с кабельной лебедкой; радиолокационная станция, GPS приемник; многоцелевой гидроаккустический комплекс «Лещ».

Транспортировка в другие регионы осуществляется по воде.

_______________________________________________________

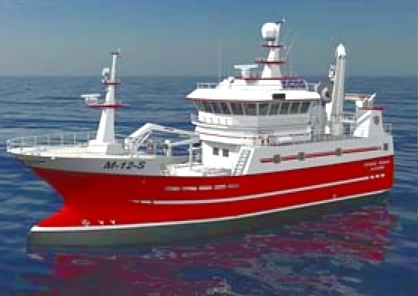

Рыболовное судно кошелькового и донного лова
КАТАЛОГ   IMG - 2840














Dimensions:

Длина габаритная, м. 28,40
Длина между перпендикулярами, м. 24,00
Ширина, м. 9,50
Высота борта, м. 6,70


Механизмы:
Тип пропульсивной установки - дизель-электрический или дизельный
электродвигатели - Schorch HB2 405 1 x 1100 кВт, Schorch KB 315 1 x 320 kW
дизели        -  4 x  Volvo Penta D16 MG
Редуктор -        Heimdal ВРШ        Finnoy
Вспомогательный двигатель - 1 x Nogva Deere 4045TFM50
Бортовое подруливающее -        2 x 320 кВт
Рулевое устройство           -        Ulstein Tenfjord AS SR 562L


Емкости:
Топливо -        80.0 m3
2  цистерны балластной воды                    -        32,00 м3
3  цистерны охлажденной морской водой -        171,00 м3
3  цистерны для живой рыбы                     -        126,00 м3

Груз/Палубное оборудование:
Две комбинированные лебедки        (для трала, невода кошелькового и донного лова)
Концевая лебедка
Лебедка для невода
Палубный кран        Triplex KN16
Охлаждение в рыбном трюме

Жилые помещения:
Судно рассчитано на комплектацию:
3 x 2-местные каюты
2 x 1-местные каюты
